Oscillatori
Sinusoidali
Sine
generators
1.Oscillatore
sinusoidale #1
Questo è un
classico oscillatore a Ponte di Wien.
L'ampl. Op. IC (2/2)
ed il circuito aggiunto ha il compito
di limitare il guadagno
dello stadio oscillatore
vero e proprio in
modo da avere in uscita onde perfettamente
sinusoidali. La frequenza
generata è data da:
dove C ed R sono nello
schema C1, C2, R1, R2
2.Oscillatore sinusoidale #2
Questa è una
soluzione infinitamente più semplice
del problema della
non saturazione dell'amplificatore
operazionale. I due
diodi sono qui a tutti gli effetti
dei resistori di valore
inversamente proporzionale
all'ampiezza del segnale.
E' importante il valore
di 1,5 KOhm della
resistenza in parallelo ai diodi.
Con i valori indicati
la frequenza è di 7328 Hz.
3.Oscillatore
generatore
di
forme d'onda con porte
CMOS
Questo circuito usa
invertitori CMOS. Genera onde triangolari,
quadre e sinusoidali
di buona qualità. Si basa sulla simulazione
approssimativa per
successive integrazioni della soluzione
dell'equazione differenziale
del 2° ordine che rappresenta
l'oscillatore armonico
meccanico privo di attrito.

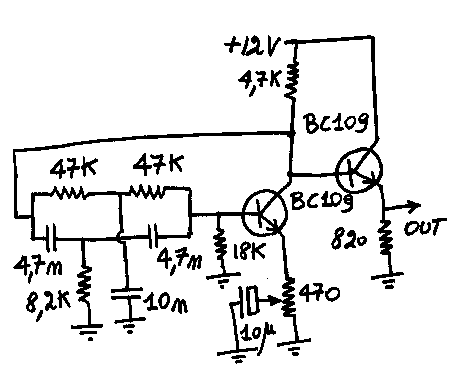

4.OSCILLATORE
AUDIO
A
DOPPIO T
Twin
T audio oscillator
Questo oscillatore
genera una foorma d'onda molto pura.
5.
USO DEI MODULI
OSCILLATORI
DIGITALI
Oscillator
modules as quick RF
generators
Sulle schede madri
dei vecchi computer e su molte schede video
il clock è
generato da moduli oscillatori. Si presentano
come scatolette metalliche
a quattro piedini, passo come
i circuiti DIL. Alimentazione
5 V, uscita onda quadra a livello TTL,
ricchissima di armoniche.
Si trovano in un range di frequenze
(scritta sopra) da
10 MHz fino a 130 MHz. Si possono ordinare
nuovi dal catalogo
RS, prezzo circa 3 Euro. Utili per testare ricevitori,
per fare microscopici
trasmettitori, con uscita collegata
direttamente all'antenna.
6.
OSCILLATORE CMOS STABILIZZATO
CON
CIRCUITO LC
LC
stabilized CMOS oscillator
Il circuito LC determina
la frequenza generata da questo circuito.
Un Misterioso Oscillatore
Circuito
RLC in serie alimentato dalla rete:
Cliccare
qui
Come
si vede, una piccola variazione dell'induttanza
fa
variare la frequenza del lampeggio.
Perché
oscilla? 100 euro al primo che dà
la
risposta esatta, che verrà pubblicata qui.
UN
FLIP-FLOP TOGGLE
che
usa lo stesso principio
Cliccare
qui
Ad ogni
azionamento del pulsante cambia stato.
Oscillatori
caotici
Chaotic
Oscillators
1.
L'oscillatore di Chua
Chua
circuit
E' sostanzialmente
un oscillatore LC pilotato da un resistore negativo
con aggiunta una nonlinearità.
Il resistore negativo è il circuito
attorno all'amplificatore
operazionale. La non lineraità è quella dei
due diodi Zener contrapposti,
che determinano i tratti estremi
a pendenza minore.
Approfondimenti.
Le
forme d'onda - The waveforms
2.
Altro circuito caotico di Chua
Second
Chua's circuit
Questo
è lo schema completo. Il resistore
a caratteristica negativa
è
il circuito intorno all'amplificatore operazionale.
Questa
è la struttura equivalente per l'analisi
Andamento
I = f(V) dovuto alla presenza della resistenza negativa RNL
e dei
due clipper a diodi
